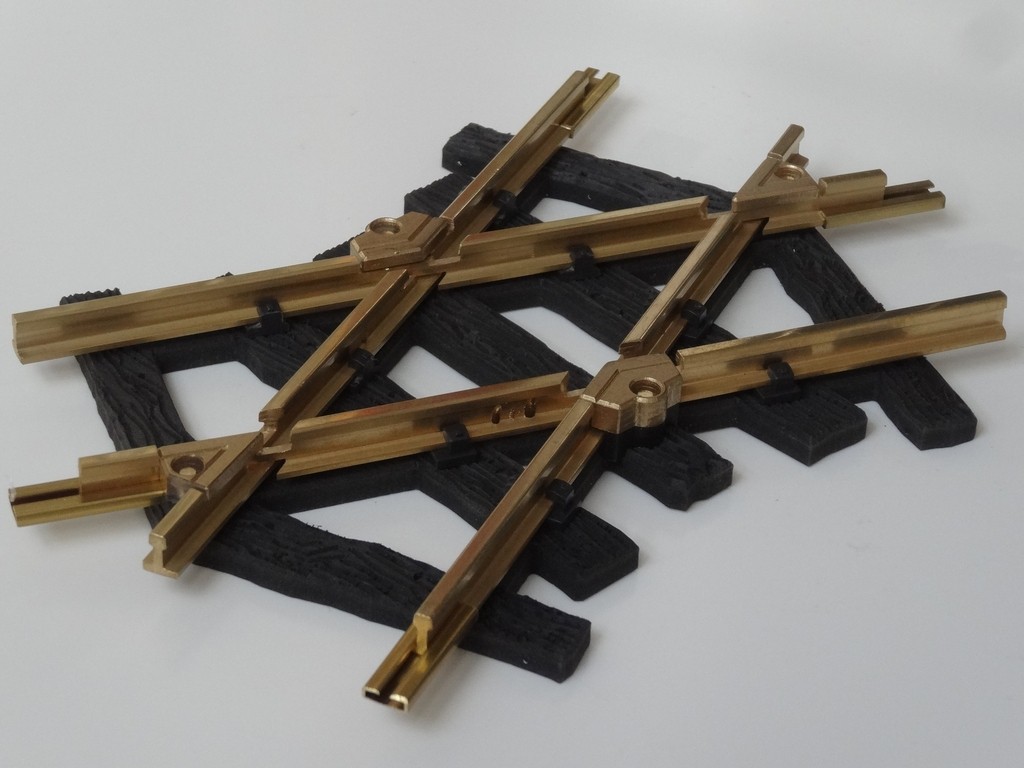

Der Bausatz ist wie folgt aufgebaut:
Das Schwellenbett ist als ganze Platte aus wetterfestem PVC-Hartschaum gefräst.
Die Herzstücke bestehen aus Acryl und sind passend lackiert; damit sind sie elektrisch getrennt.
Die Schienenprofile sind gegenseitig ausgeklinkt: Bei einer Richtung läuft der Schienenfuss durch, bei der anderen der Schienensteg.
Schienenstühlchen, Schienenverbinder, Schrauben.
Notwendiges Werkzeug: Schraubenschlüssel SW3, Kleber
Die Gleislänge beträgt jeweils 180 mm

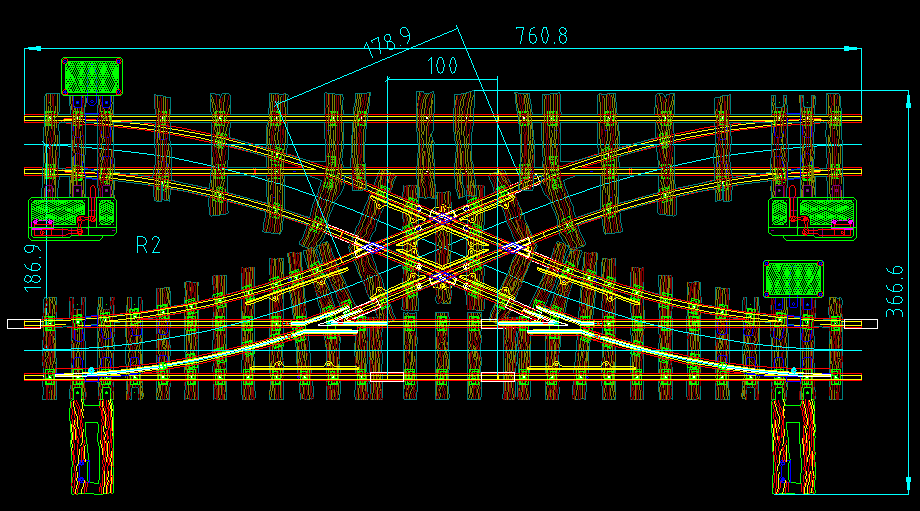

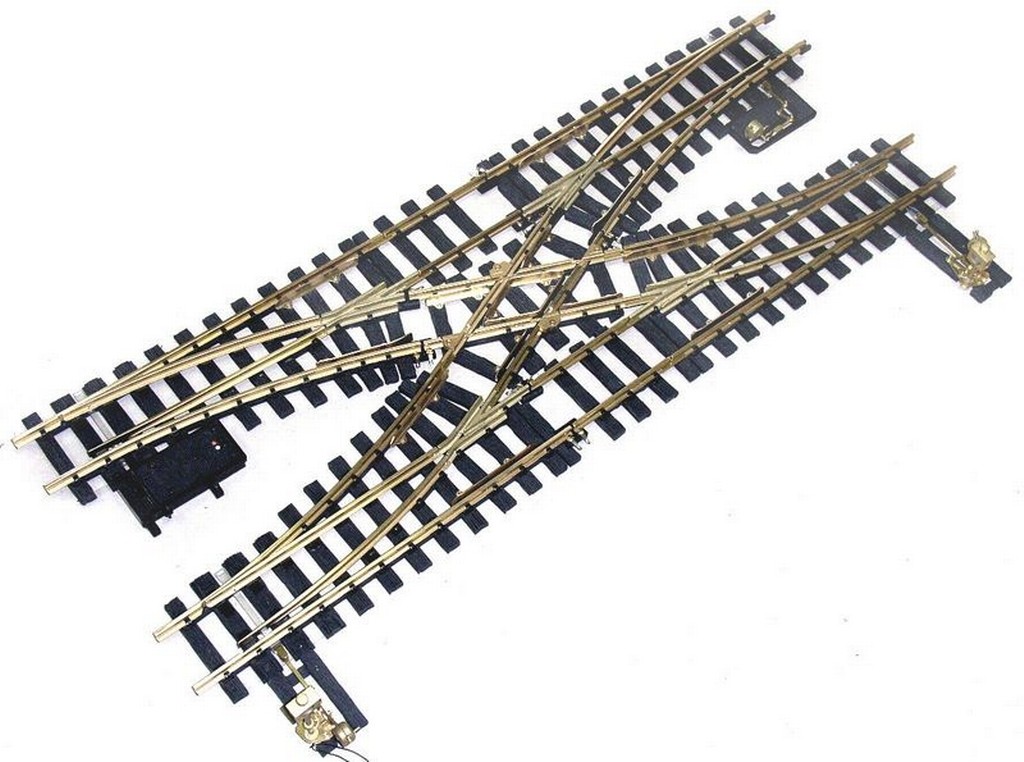

Mit dieser Kreuzung und 4 R2-Weichen kann eine Parallelkreuzweiche ("Hosenträger") verwirklicht werden.
Der Achsabstand der Parallelgleise ist dann nur ca. 187 mm.

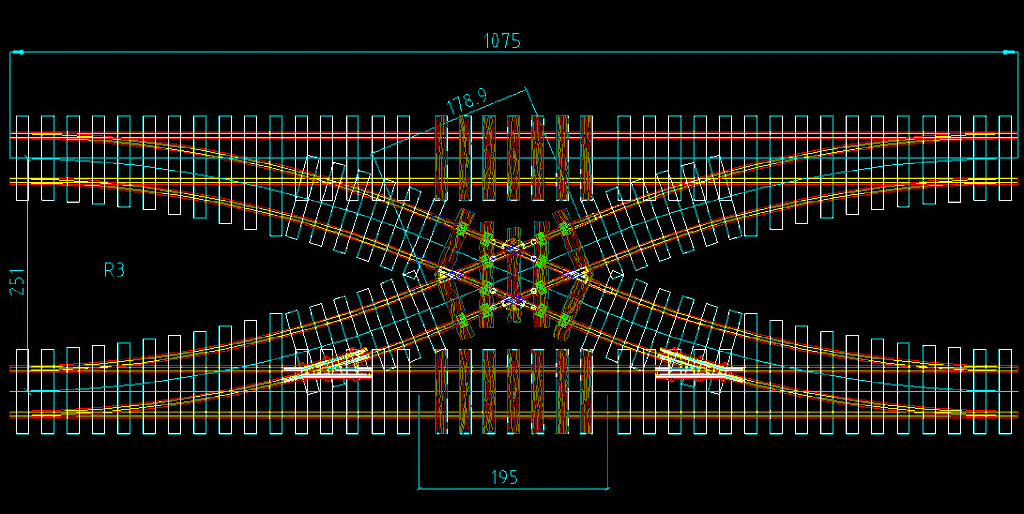

Der Achsabstand der Parallelgleise bei Verwendung von R3-Weichen von LGB, Piko, oder Trainline ist dann größer. Solange die Weiche einen Abzweig von 22,5° hat, passt die Kreuzung dazu.
