Das Gleis ist 600 mm lang und mit Schienenstühlchen im Raster von 28mm befestigt, damit das Gleis auch vorbildgerecht Halt hat. Die Spurweite beträgt 45 mm.
Die Gruben sind 40 und 64 mm tief, die Treppenstufen 11x8 mm, das ergibt eine Treppe mit 25 cm Auftritt und 18 cm Höhe. Je Arbeitsgrube gibt es an beiden Seiten eine Treppe als Ausstieg.
Die Gruben sind 40 und 64 mm tief, die Treppenstufen 11x8 mm, das ergibt eine Treppe mit 25 cm Auftritt und 18 cm Höhe. Je Arbeitsgrube gibt es an beiden Seiten eine Treppe als Ausstieg.

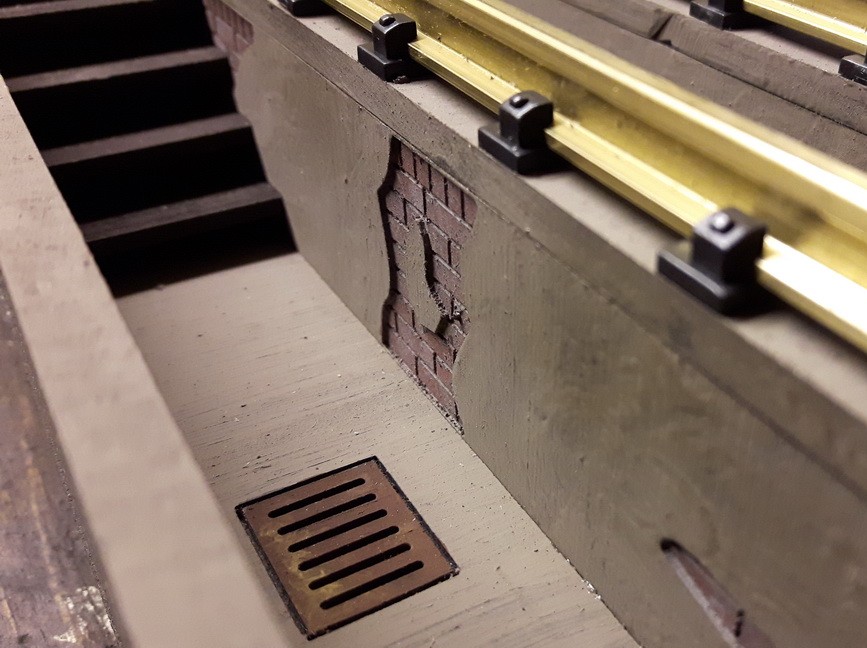

Die Innenwände sind als verputzte Mauerwände dargestellt, wobei schon an einigen Stellen der Putz abgefallen ist. In der Hauptgrube sind an den Seiten jeweils 2 - rußgeschwärzte - Neonleuchten angedeutet. Wer möchte, kann sich diese Flächen freischneiden und für eine effektvolle Unterbeleuchtung nutzen.
In allen drei Gruben befinden sich unten Bodenabläufe. Sie können aber auch noch gut unter den Treppen Löcher bohren für mehr Ablaufmöglichkeiten.

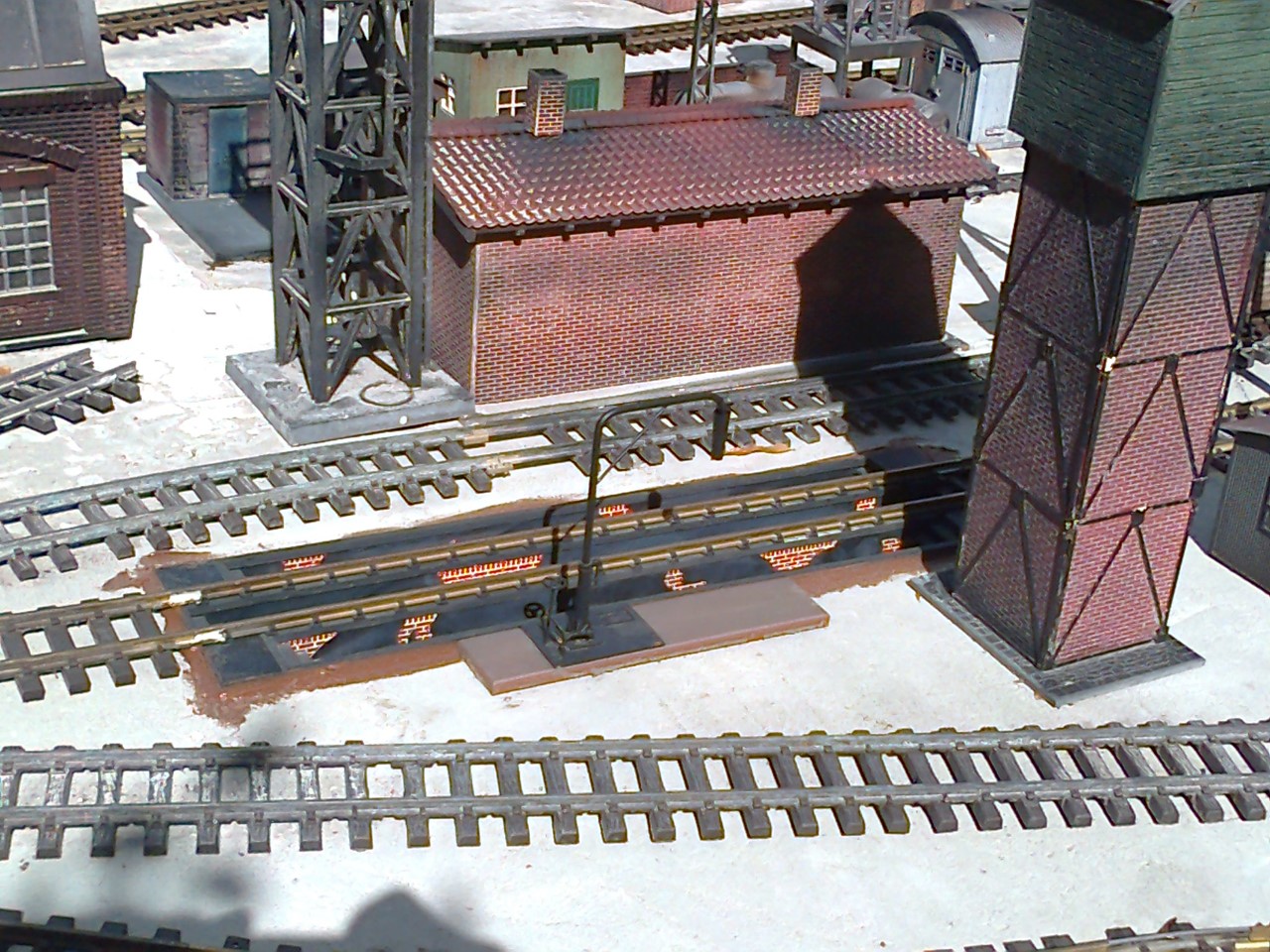

Mit etwas Farbe lassen sich die Gestaltungselemente noch deutlicher hervorheben, wie Mathias Wilhaus es getan hat!

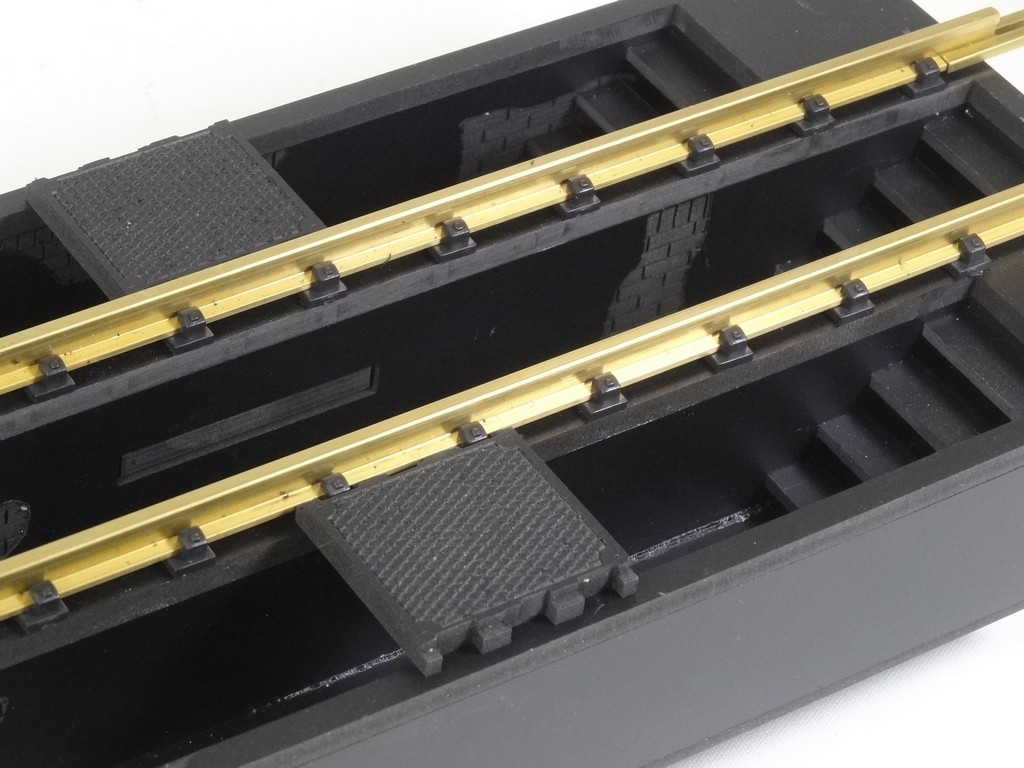

Im Bausatz enthalten sind 10 lose Gitterroste, die zwischen den Schienenstühlchen einzuklinken sind. Das Design ist das Standardmuster, das zu den anderen Teilen des Modellprogramms passt. Mit diesen kann man einen Übergang oder eine Teilabdeckung über der Grube z.B. für den Ausstieg des Lokführers herstellen.
Im Lieferumfang sind die beiden 60 cm Gleisprofile, die Schienenstühlchen und der Kleber enthalten.

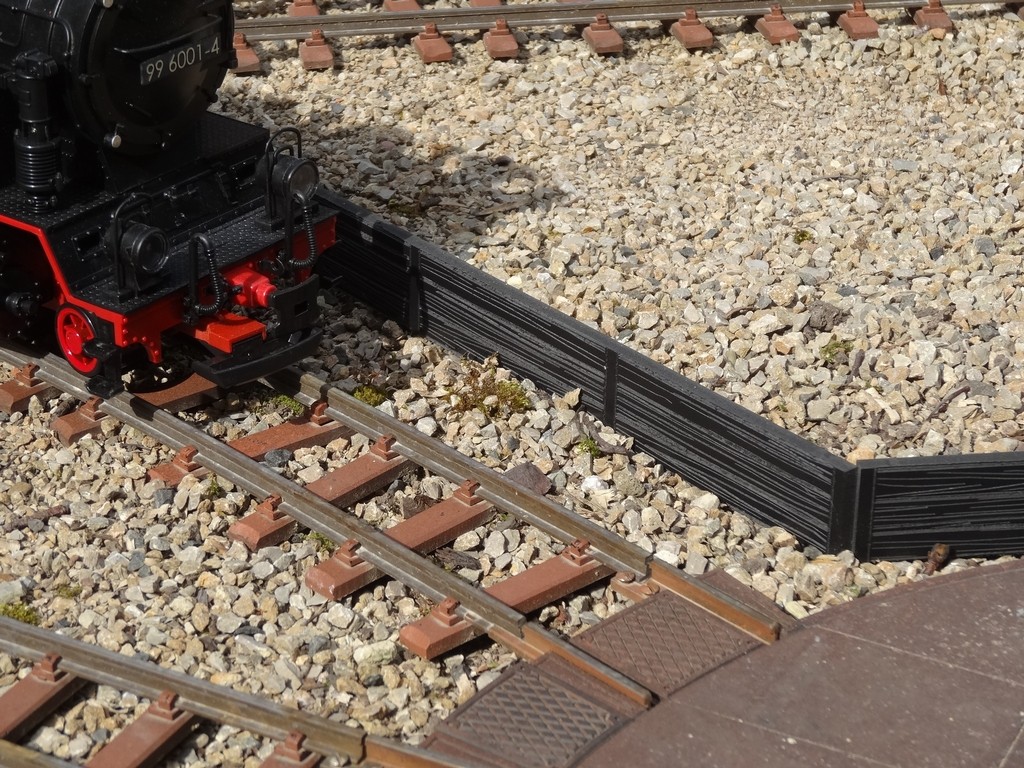

Als weitere Teile liegen noch 2 Bohlenkanten à 50 und 40 cm bei, wie sie in Wernigerode am Kohlelager am Gleis aufgebaut sind.

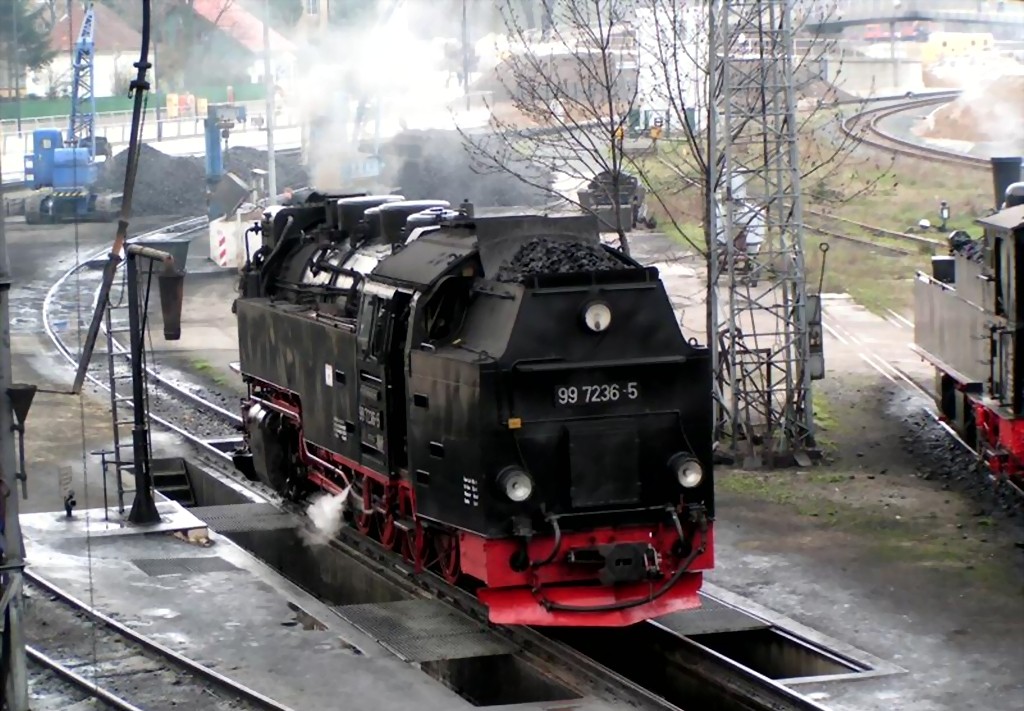

Das letzte Bild zeigt einen Blick aufs Original, das Bild wurde freundlicher Weise zur Verfügung gestellt von bahnbilder.de
Bauanleitung
